PBF水平真空带式过滤机是自动化程度高的新型过滤设备，可连续自动完成，自动化程度高。

采用蛇形纠偏，解决了滤布的跑偏及打折。

PBF 系列连续水平真空带式过滤机工作原理，技术参数

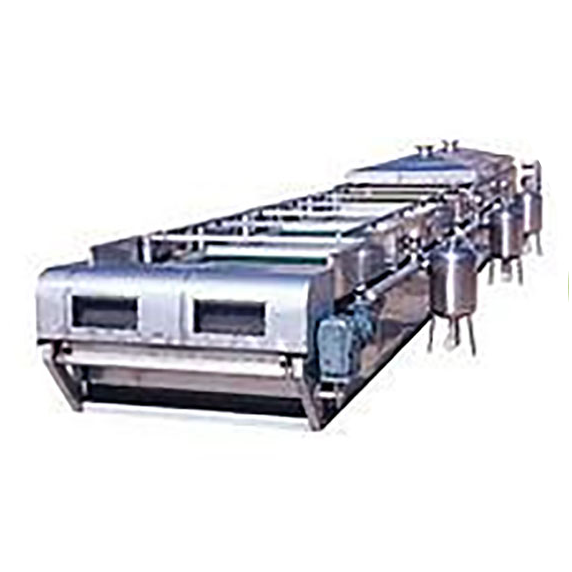

PBF 系列连续水平真空带式过滤机

PBF水平真空带式过滤机是一种自动化程度高的新型过滤设备，该机以过滤布或滤网为介质，使料浆水平布置于过滤介质之上，充分利用料浆重力和真空吸力实现固液分离。连续水平真空带式过滤机可适用于多种浓度条件下的物料，过滤效率高，因而被诸多工业部门优先采用。

特点:喂料、过滤、洗涤、脱渣、滤布再生可连续自动完成，自动化程度高。
可对物料进行多级平流或逆流洗涤，过滤液（母液）和洗涤液可分开集液。
对过滤性差，粘度高的物料，可实现薄层快速过滤。
模块式设计，可灵活组合，适应性强。
采用PLC控制，便于远程及集中控制。
采用蛇形纠偏，解决了滤布的跑偏及打折。

A、加料装置 H、真空泵 G、返水泵 F、排液分离器 E、切换阀 D、洗布装置 C、纠偏装置
B、洗涤装置

应用实例表: 物料名称 液固比 滤饼含水率% 生产效率Kg/m3/h 物料名称 液固比 滤饼含水率% 生产效率Kg/m3/h 柠檬酸 5/1-3/1 15 25.8 烧碱和CUS混合液 4/1 19.6 416 氧化锌 10/1 51.2 75.9 ABS树脂 10/1 36-38 170-232 氧化锰还原酸浸矿浆 3.1 45.06 88.46 磷酸钙矿浆 3.5/1 21.5 345 磁铁矿 2.5/1-4/1 7.6 500-1000 溶性磷肥 2/1-5/1 7-10 1000-2000 硫精矿 4/1-2.5/1 11.63 360-800 硫酸污泥 1.5/1 37-40 665-780 铜精矿 4/1-2.5/1 12 400-600 铝钒土 5/1-4/1 26.4-29 1700 全尾矿 9/1-4/1 21.4 300-500 苛化泥 4/1 47-51 266-613 精铁矿 2/1-1.5/1 8-10 2000-3000 硫酸铝残硅 1.5/1 37 200 锰矿 2/1 15-17 800-1000 庆大素发酵液 1/1-2/1 33.1 78.5 氢氧化铝 4/1 15-17 350 粗氧化锌 4/1 23.5 233 莹石粉 2/1 11 800 含氟石灰 4/1-5/1 42-51 200-560 苛化泥 4/1 47-51 266-613 盐铵 4/1 18-20 1000-1500 五氧化二钒 3/1 33 174 硅氟化钠 3/1 15-20 300-500 煤烟灰 10/1 20.7 4.9m3/m3/h 湿法水泥 2/1 16-20 787 金精矿 2/1 25-27 111 选煤精煤 4/1 22.4 218 童钨酸铵 2/1 71 200 选煤尾煤 6/1 25 100 偶氮在机染料 30/1-20/1 69 100 硫酸锌矿浆 5/1 45-50 312 4A沸石 80-100 g/L ≤43 164 种分玛瑙种子 200-400 g/L ≤20 684 种分玛瑙成品 260-600 g/L ≤15 125 硅渣 4.5 ≤35 342 拜尔法氢氧化铝种子 400-800g/L ≤15 2000 脱硫石膏 1/1 ＜10 800-1000 拟薄水铝石 8/1 60 30-50 技术参数: 过滤宽度 0.625-2.0(m) 2.5-3.0(m) 0.625m 1.25 1.6 2.0 2.5 3.0 过滤长度 N L N L 过滤面积 重量 过滤面积 重量 过滤面积 重量 过滤面积 重量 过滤面积 重量 过滤面积 重量 3000 0 6125 1 6150 1.9 2400 3.8 2850 4.8 3100 6.0 3400 7.5 3800 9.0 4200 4500 1 7625 2 7650 2.8 2600 5.6 3100 7.2 3400 9.0 3750 11.3 4200 13.5 4650 6000 2 9125 3 9150 3.8 2800 7.5 3350 9.6 3700 12.0 4100 15.0 4600 18.0 5100 7500 3 10625 4 10650 4.7 3000 9.4 3600 12.0 4000 15.0 4450 18.8 5000 22.5 5550 9000 4 12125 5 12150 5.6 3200 11.3 3825 14.4 4300 18.0 4800 22.5 5400 27.0 6000 10500 5 13625 6 13650 6.6 3400 13.1 4100 16.8 4600 21.0 5150 26.3 5800 31.5 6450 12000 6 15125 7 15150 7.5 3600 15.0 4350 19.2 4900 24.0 5500 30.0 6200 36.0 6900 13500 7 16625 8 16650 8.4 3800 16.9 4600 21.6 5200 27.0 5850 33.8 6600 40.5 7350 A 600 600 600 600 500 500 B 2400 2400 2400 2400 2000 2000 C 3000 3000 3000 3000 2000 2000 D 1550 1550 1650 1650 1700 1700 E 1100 1800 2200 2600 3150 3650 F 2100 2800 3200 4200 4150 4650 G 973.5 973.5 973.5 973.5 1028.5 1028.5 H 1348.5 1348.5 1348.5 1348.5 1403.5 1403.5 I 585 585 585 585 612 612 J 1104 1104 1104 1104 1163 1163 K 2030 2736 3136 3536 4146 4646 M 1300 1300 1300 1300 1300 1300 R 1250 1250 1250 1250 1350 1350 S 1400 2100 2500 2900 3450 3950 T 1670 1670 1770 1770 1870 1870 使用现场: 环保应用 食品应用 化工应用 冶金应用 应用范围: 化 学 品 活性炭 催化剂 矿 物 氢氧化铝 钾盐 食 品 醋酸 肥 料 碳酸钙 氟化铝 染料及其中间体 煤的泥浆 支链淀粉衍生物 硫酸钙 氧化铝凝胶 工业洗涤剂 铜的浓缩物 柠檬酸钙 硝酸钙 氢氧化铝 氧化铁 黄金的沉淀物 草酸钙 硝酸法的泥浆 磷酸铝 氧化铝 碳酸锰 硫酸钙 环 境 保 护 工业废水 硫酸铝 锌钒白 氢氧化镁 谷氨酸 城市污水 氨基酸 碳酸镁 碳酸锰 蔗糖 除尘污泥等 钡盐 氢氧化镁 矿石沥滤残渣 柠檬酸 硼酸盐 镍盐 磷酸盐 乳酸 硼酸 过氧化物 红泥 麦芽糖 溴盐 磷酸 金红石 蛋白质 锌盐 涂料 银的回收物 植物油 增塑剂 钛矿的分解物
